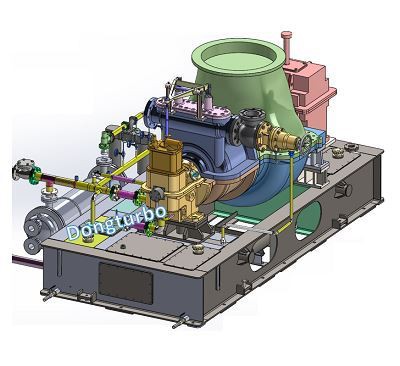

Turbine van de de Extractie de Condenserende Stoom van de stoomturbine 500KW voor Textiel die Model CN0.5-1.25 / 0.9 verven

1

Model

CN0.5-1.25 / 0.9

2

Kracht

500KW

3

Inlaatdruk

1,25 MPa(A)

4

Inlert stroming

8t/h

5

Inlaattemperatuur

189.9℃

6

Extractiestroom

8t/h

7

Extractiedruk

0.9Mpa(A)

8

Extractietemperatuur

175℃

9

Uitlaatdruk

0,01 MPa(ABSOLUUT)

10

Snelheid

5600 tpm

11

Turbine richting

Volgens de richting van de generator

12

Diameter (binnendiameter) van inlaat / uitlaatpijp

DN150 / DN600

13

Inlaat& uitlaat richting

Inlaat zijkant / uitlaat bovenaan

14

Overspeed-beveiligingsmodus

Twee van de drie automatische beveiliging tegen te hoge snelheden + mechanische noodstopbeveiliging met vliegende hamer

15

Verrichtingssnelheid van overspeedbeveiliging

6160-6272r / min

16

Reactietijd beveiliging te hoog

GG lt;1s

17

Regeling type

Elektrohydraulische regeling van DEH

18

Type afdichtring

Stoomafdichting van stalen strip met dunne tand

19

Trillingswaarde bij volledige belasting

≤ 0,05 mm

20

Lawaai

≤85dB

21

Continue werkingstijd van het apparaat

≥8000h

22

Maximale axiale verplaatsing

± 0,5 mm

23

Alarmtemperatuur lager

75℃

24

Maximale temperatuur van smeerolie

55℃

25

Connectie type

Krachtoverbrenging wordt uitgevoerd met de aandrijfapparatuur via de versnellingsbak

26

smeersysteem

Geforceerde smering van chassisolietank

27

Basisstructuur (layout)

Enkele laag arrangement

28

Nominaal stroomverbruik

16 kg / Kw · uur
